工業鋁型材CAD參數圖解

作者：澳宏鋁業編輯：工業鋁型材CAD參數來源：澳宏鋁業發布日期： 2022.07.29

信息摘要：

工業鋁型材有很多規格型號，每款規格的鋁型材都有自己的CAD參數，根據客戶的需求，技術用CDA繪制圖紙，很多外行客戶在購買工業鋁型材時，看不懂…

工業鋁型材有很多規格型號，每款規格的鋁型材都有自己的CAD參數，根據客戶的需求，技術用CDA繪制圖紙，很多外行客戶在購買工業鋁型材時，看不懂鋁型材CDA參數圖紙，今天澳宏就和大家分析一下工業鋁型材CAD參數圖。

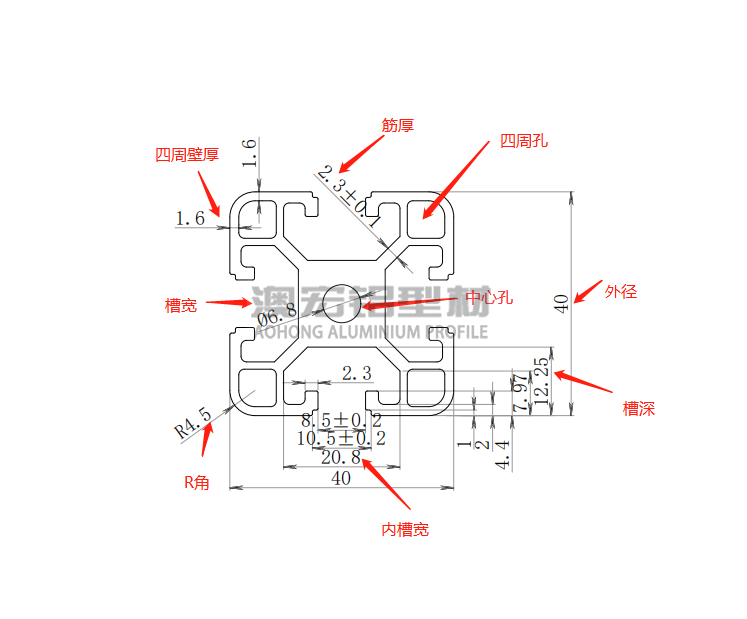

CAD是平面圖或二維圖，為行業內常用的軟件CAD，鋁型材平面圖包含了數據參數、圖紙、型材外形、型材重量、型號、文字標注等信息，對應不同的承重，圖紙可供選擇。

通常選型關注點為紅色箭頭，確定外徑尺寸、中心孔確認螺紋、四周小孔是否可以攻牙、根據槽寬確認安裝螺母、根據壁厚選擇合適的型材，數據尺寸圖一般技術人員內部使用，以及出加工圖使用。型材截面可以計算得出面積、米重。

澳宏鋁業是工業鋁型材廠家，有專業的設計研發團隊，“一對一”的服務，專注工業鋁型材定制，涉及的產品有：鋁型材小推車、流水線工作臺、機器人圍欄、工業防護圍欄、設備防塵罩、防靜電工作臺等。想了解更多型材的規格型號，歡迎電詢：13381909160。
